可調式滾輪架只有個滾輪部件是主動滾輪部件，而另個是從動滾輪部件。驅動裝置均采用變頻調速電機，通過減速機來拖動滾輪部件，并帶動焊件做焊接回轉。每個滾輪架中的滾輪部件間距調整，是通過手動，根據焊件情況，利用定位栓來完成。

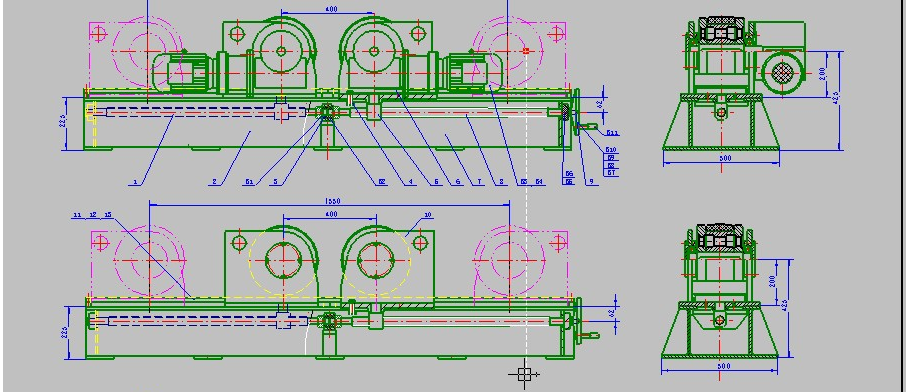

　　因此，可調式滾輪架電路的作用可謂是決定其驅動裝置的直接因素。電路圖如下：

　　可調式滾輪架電路要求：

　　（1）主動滾輪應采用直流電動機或交流寬調速電動機通過變速箱驅動。

　　（2）主動滾輪圓周速度應滿足焊接工藝的要求，在6~60m/h范圍內無調速；速度波動量按不同焊接工藝要求劃分為 A （≤±5%）和B（≤±10 % ) ，滾輪轉速應平穩、均勻。不允許有爬行現象。

　?。?）焊接滾輪架的制造和裝配精度應符合標中的8精度要求。滾輪架應采用優質鋼制造．如用焊接結構的基座，焊后必須進行消除應力熱處理。

　　（4）滾輪架必須配備可靠的導電裝置，不允許焊接電流流經滾輪架的軸承。

　　（5）不同額定載重量下的驅動電機小功率按照相關規定。如果筒體類工件在防軸向竄動滾輪架上焊接時，在整個焊接過程中工件的軸向竄動量應≤±3mm。

　　可調式滾輪架電路常見故障維修：

　　假如在開機時顯現切正常，但在操作的過程中焊接滾輪架的動作不行活絡，簡略的維修方法即是直接按下滾輪架的某個按鈕，有也許的應當即是驅動的電機出現了疑問，所以要馬上查看電機有沒有出現卡堵等表象，還有電機的線纜有沒有出現斷線，假如是電機出現疑問的話，直接替換電機或者是對其進行維修，可是假如是線纜出現毛病的話，那么就應當是操控的電路板出現不良，所以直接將其替換就能夠了。

　　先要查看變壓器的輸出是不是準確，假如不準確的話，那么必定即是變壓器出現疑問，可是假如變壓器的輸出沒有疑問的話，就需求從頭查看操控柜和操作手柄之間的銜接有沒有疑問，或者是銜接的線有沒有開裂的狀況，相同的假如是線材有疑問，那么直接進行替換，假如不是線材的疑問，必定應當即是電路板出現了毛病，還是對其進行直接的替換。
